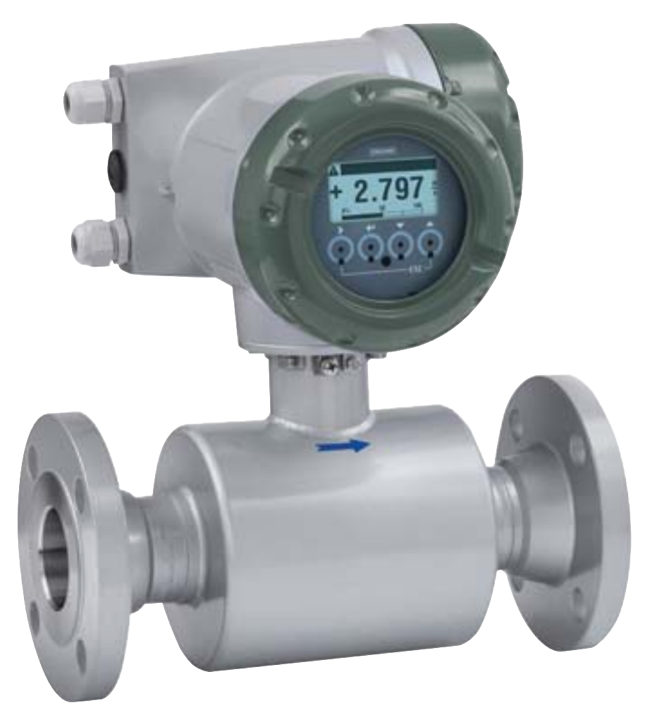

UL3400C 3-Beam Compact Ultrasonic Flowmeter.png

UL3400C 3-Beam Compact Ultrasonic Flowmeter

Brand: Tokyo Keiso Co, Ltd
Add Product to My Catalog

UL3400C is a converter-integrated ultrasonic flow meter for inline liquid measurement with 3 pairs of ultrasonic sensors. The 3-beam measuring method and digital signal processor (DSP) offer highly accurate, stable measurement in a broad range of  applications.

The UL3400C can be used independently of changes in physical or chemical properties of liquids such as density, viscosity or electric conductivity. A wide range of sizes spanning 25 to 2,000 mm are available.

Specifications

Brand

Approvals & Certifications

  • EMC
  • RoHS
  • TIIS

Enclosure, Body Material

  • Converter Housing: Aluminum Alloy
  • Sensor Housing Cover: 316L Stainless Steel
  • Transducer Cover: 316 Stainless Steel
  • Transducer Cover: Carbon Steel

Environmental Protection

  • IP66
  • IP67

Flange Size - 1-1/2” (DN 40)

  • 1-1/2" (DN 40) - 150# ASME B16.5
  • 1-1/2" (DN 40) - 300# ASME B16.5
  • 1-1/2" (DN 40) - 600# (ASME B16.5, RTJ)
  • 1-1/2" (DN 40) - JIS 20K
  • 1-1/2" (DN 40) - PN 100 (EN 1092-1)
  • 1-1/2" (DN 40) - PN 40 (EN 1092-1)
  • 1-1/2" (DN 40) - PN 63

Flange Size - 1-1/4” (DN 32)

  • 1-1/4" (DN 32) - 150# ASME B16.5
  • 1-1/4" (DN 32) - 300# ASME B16.5
  • 1-1/4" (DN 32) - 600# (ASME B16.5, RTJ)
  • 1-1/4" (DN 32) - JIS 20K
  • 1-1/4" (DN 32) - PN 100 (EN 1092-1)
  • 1-1/4" (DN 32) - PN 40 (EN 1092-1)
  • 1-1/4" (DN 32) - PN 63

Flange Size - 1” (DN 25)

  • 1" (DN 25) - 150# ASME B16.5
  • 1" (DN 25) - 300# ASME B16.5
  • 1" (DN 25) - 600# (ASME B16.5, RTJ)
  • 1" (DN 25) - JIS 20K
  • 1" (DN 25) - PN 100 (EN 1092-1)
  • 1" (DN 25) - PN 40 (EN 1092-1)
  • 1" (DN 25) - PN 63

Flange Size - 10” (DN 250)

  • 10" (DN 250) - 150# ASME B16.5
  • 10" (DN 250) - 300# ASME B16.5
  • 10" (DN 250) - 600# (ASME B16.5, RTJ)
  • 10" (DN 250) - JIS 10K
  • 10" (DN 250) - JIS 20K
  • 10" (DN 250) - PN 10 (EN 1092-1)
  • 10" (DN 250) - PN 16 (EN 1092-1)
  • 10" (DN 250) - PN 25 (EN 1092-1)
  • 10" (DN 250) - PN 40 (EN 1092-1)

Flange Size - 12” (DN 300)

  • 12" (DN 300) - 150# ASME B16.5
  • 12" (DN 300) - 300# ASME B16.5
  • 12" (DN 300) - 600# ASME B16.5
  • 12" (DN 300) - JIS 10K
  • 12" (DN 300) - JIS 20K
  • 12" (DN 300) - PN 10 (EN 1092-1)
  • 12" (DN 300) - PN 16 (EN 1092-1)
  • 12" (DN 300) - PN 25 (EN 1092-1)
  • 12" (DN 300) - PN 40 (EN 1092-1)

Flange Size - 14” (DN 350)

  • 14" (DN 350) - 150# ASME B16.5
  • 14" (DN 350) - 300# ASME B16.5
  • 14" (DN 350) - 600# (ASME B16.5, RTJ)
  • 14" (DN 350) - JIS 10K
  • 14" (DN 350) - JIS 20K
  • 14" (DN 350) - PN 10 (EN 1092-1)
  • 14" (DN 350) - PN 16 (EN 1092-1)
  • 14" (DN 350) - PN 25 (EN 1092-1)
  • 14" (DN 350) - PN 40 (EN 1092-1)

Flange Size - 16” (DN 400)

  • 16" (DN 400) - 150# ASME B16.5
  • 16" (DN 400) - 300# ASME B16.5
  • 16" (DN 400) - 600# (ASME B16.5, RTJ)
  • 16" (DN 400) - JIS 10K
  • 16" (DN 400) - JIS 20K
  • 16" (DN 400) - PN 10 (EN 1092-1)
  • 16" (DN 400) - PN 16 (EN 1092-1)
  • 16" (DN 400) - PN 25 (EN 1092-1)
  • 16" (DN 400) - PN 40 (EN 1092-1)

Flange Size - 18” (DN 450)

  • 18" (DN 450) - 150#
  • 18" (DN 450) - 300#
  • 18" (DN 450) - 600#
  • 18" (DN 450) - JIS 10K
  • 18" (DN 450) - JIS 20K
  • 18" (DN 450) - PN 10
  • 18" (DN 450) - PN 16
  • 18" (DN 450) - PN 25
  • 18" (DN 450) - PN 40

Flange Size - 2-1/2” (DN 65)

  • 2-1/2" (DN 65) - 150# ASME B16.5
  • 2-1/2" (DN 65) - 300# ASME B16.5
  • 2-1/2" (DN 65) - 600# (ASME B16.5, RTJ)
  • 2-1/2" (DN 65) - JIS 10K
  • 2-1/2" (DN 65) - JIS 20K
  • 2-1/2" (DN 65) - PN 100 (EN 1092-1)
  • 2-1/2" (DN 65) - PN 40 (EN 1092-1)
  • 2-1/2" (DN 65) - PN 63

Flange Size - 2” (DN 50)

  • 2" (DN 50) - 150# ASME B16.5
  • 2" (DN 50) - 300# ASME B16.5
  • 2" (DN 50) - 600#
  • 2" (DN 50) - JIS 10K
  • 2" (DN 50) - JIS 20K
  • 2" (DN 50) - PN 100 (EN 1092-1)
  • 2" (DN 50) - PN 40 (EN 1092-1)
  • 2" (DN 50) - PN 63

Flange Size - 20” (DN 500)

  • 20" (DN 500) - 150# ASME B16.5
  • 20" (DN 500) - 300# ASME B16.5
  • 20" (DN 500) - 600#
  • 20" (DN 500) - JIS 10K
  • 20" (DN 500) - JIS 20K
  • 20" (DN 500) - PN 10 (EN 1092-1)
  • 20" (DN 500) - PN 16 (EN 1092-1)
  • 20" (DN 500) - PN 25 (EN 1092-1)
  • 20" (DN 500) - PN 40 (EN 1092-1)

Flange Size - 24” (DN 600)

  • 24" (DN 600) - 150# ASME B16.5
  • 24" (DN 600) - 300# ASME B16.5
  • 24" (DN 600) - 600#
  • 24" (DN 600) - JIS 10K
  • 24" (DN 600) - JIS 20K
  • 24" (DN 600) - PN 10 (EN 1092-1)
  • 24" (DN 600) - PN 16 (EN 1092-1)
  • 24" (DN 600) - PN 25 (EN 1092-1)
  • 24" (DN 600) - PN 40 (EN 1092-1)

Flange Size - 28” (DN 700)

  • 28" (DN 700) - JIS 10K
  • 28" (DN 700) - JIS 20K
  • 28" (DN 700) - PN 10 (EN 1092-1)
  • 28" (DN 700) - PN 16 (EN 1092-1)
  • 28" (DN 700) - PN 25 (EN 1092-1)
  • 28" (DN 700) - PN 40 (EN 1092-1)

Flange Size - 3” (DN 80)

  • 3" (DN 80) - 150# ASME B16.5
  • 3" (DN 80) - 300# ASME B16.5
  • 3" (DN 80) - 600# (ASME B16.5, RTJ)
  • 3" (DN 80) - JIS 10K
  • 3" (DN 80) - JIS 20K
  • 3" (DN 80) - PN 40 (EN 1092-1)

Flange Size - 32” (DN 800)

  • 32" (DN 800) - JIS 10K
  • 32" (DN 800) - JIS 20K
  • 32" (DN 800) - PN 10 (EN 1092-1)
  • 32" (DN 800) - PN 16 (EN 1092-1)
  • 32" (DN 800) - PN 25 (EN 1092-1)
  • 32" (DN 800) - PN 40 (EN 1092-1)

Flange Size - 36” (DN 900)

  • 36" (DN 900) - JIS 10K
  • 36" (DN 900) - JIS 20K
  • 36" (DN 900) - PN 10 (EN 1092-1)
  • 36" (DN 900) - PN 16 (EN 1092-1)
  • 36" (DN 900) - PN 25 (EN 1092-1)
  • 36" (DN 900) - PN 40 (EN 1092-1)

Flange Size - 4” (DN 100)

  • 4" (DN 100) - 150# ASME B16.5
  • 4" (DN 100) - 300# ASME B16.5
  • 4" (DN 100) - 600# (ASME B16.5, RTJ)
  • 4" (DN 100) - JIS 10K
  • 4" (DN 100) - JIS 20K
  • 4" (DN 100) - PN 16
  • 4" (DN 100) - PN 25
  • 4" (DN 100) - PN 40 (EN 1092-1)

Flange Size - 40” (DN 1000)

  • 40" (DN 1000) - JIS 10K
  • 40" (DN 1000) - PN 10 (EN 1092-1)
  • 40" (DN 1000) - PN 16 (EN 1092-1)
  • 40" (DN 1000) - PN 25 (EN 1092-1)
  • 40" (DN 1000) - PN 40 (EN 1092-1)
  • 40" (DN 1000) - PN 6 (EN 1092-1)

Flange Size - 48” (DN 1200)

  • 48" (DN 1200) - JIS 10K
  • 48" (DN 1200) - PN 16 (EN 1092-1)
  • 48" (DN 1200) - PN 25 (EN 1092-1)
  • 48" (DN 1200) - PN 40 (EN 1092-1)
  • 48" (DN 1200) - PN 6 (EN 1092-1)

Flange Size - 5” (DN 125)

  • 5" (DN 125) - 150# ASME B16.5
  • 5" (DN 125) - 300# ASME B16.5
  • 5" (DN 125) - 600# (ASME B16.5, RTJ)
  • 5" (DN 125) - JIS 10K
  • 5" (DN 125) - JIS 20K
  • 5" (DN 125) - PN 16 (EN 1092-1)
  • 5" (DN 125) - PN 25 (EN 1092-1)
  • 5" (DN 125) - PN 40 (EN 1092-1)

Flange Size - 56” (DN 1400)

  • 56" (DN 1400) - JIS 10K
  • 56" (DN 1400) - PN 16 (EN 1092-1)
  • 56" (DN 1400) - PN 25 (EN 1092-1)
  • 56" (DN 1400) - PN 40 (EN 1092-1)
  • 56" (DN 1400) - PN 6 (EN 1092-1)

Flange Size - 6” (DN 150)

  • 6" (DN 150) - 150# ASME B16.5
  • 6" (DN 150) - 300# ASME B16.5
  • 6" (DN 150) - 600# (ASME B16.5, RTJ)
  • 6" (DN 150) - JIS 10K
  • 6" (DN 150) - JIS 20K
  • 6" (DN 150) - PN 16 (EN 1092-1)
  • 6" (DN 150) - PN 25 (EN 1092-1)
  • 6" (DN 150) - PN 40 (EN 1092-1)

Flange Size - 64” (DN 1600)

  • 64" (DN 1600) - PN 16 (EN 1092-1)
  • 64" (DN 1600) - PN 25 (EN 1092-1)
  • 64" (DN 1600) - PN 40 (EN 1092-1)
  • 64" (DN 1600) - PN 6 (EN 1092-1)

Flange Size - 72” (DN 1800)

  • 72" (DN 1800) - PN 16 (EN 1092-1)
  • 72" (DN 1800) - PN 25 (EN 1092-1)
  • 72" (DN 1800) - PN 40 (EN 1092-1)
  • 72" (DN 1800) - PN 6 (EN 1092-1)

Flange Size - 8” (DN 200)

  • 8" (DN 200) - 150# ASME B16.5
  • 8" (DN 200) - 300# ASME B16.5
  • 8" (DN 200) - 600# (ASME B16.5, RTJ)
  • 8" (DN 200) - JIS 10K
  • 8" (DN 200) - JIS 20K
  • 8" (DN 200) - PN 10 (EN 1092-1)
  • 8" (DN 200) - PN 16 (EN 1092-1)
  • 8" (DN 200) - PN 25 (EN 1092-1)
  • 8" (DN 200) - PN 40 (EN 1092-1)

Flange Size - 80” (DN 2000)

  • 80" (DN 2000) - PN 16 (EN 1092-1)
  • 80" (DN 2000) - PN 25 (EN 1092-1)
  • 80" (DN 2000) - PN 40 (EN 1092-1)
  • 80" (DN 2000) - PN 6 (EN 1092-1)

Materials of Construction

  • Sensor Tube & Flange: Carbon Steel

Documentation

Data Sheets
